En tóch een toekomstbestendige WKO-installatie.
Aan de Hettenheuvelweg in Amsterdam verrijst project Ivy: twee grote woontorens met kantoren in het gebied Hondsrugpark. Een binnenstedelijke ontwikkeling waar de ruimte voor onze WKO-installatie schaars is en de ondergrond allesbehalve eenvoudig. Voor GeoComfort betekent dat: vooruitdenken, beschermen en beheersen nog vóór de eerste meter geboord wordt.
De uitdaging: bouwen onder druk
Project Ivy ligt op circa -3,4 meter NAP. In deze bodem bevindt zich een afgesloten waterlaag onder klei; zogenaamd spanningswater (water dat onder natuurlijke druk staat).
Wanneer je daar zonder maatregelen een boring in maakt, wil het water omhoog komen tot boven maaiveld.
Dat vraagt om:
- gecontroleerde drukopbouw tijdens het boren
- een verhoogde opstelling van de boorwagen (ruim 2 meter boven maaiveld)
- tijdelijke afdichtingen
- een speciale schuifconstructie in de bron (voor onderhoud en vervanging)
Bij GeoComfort is dit geen obstakel. Het is een ontwerpvraag.
Beschermen vóór je boort
De woontorens krijgen diepe funderingspalen. Wij willen uiteraard voorkomen dat onze boring invloed heeft op de constructie van het gebouw.

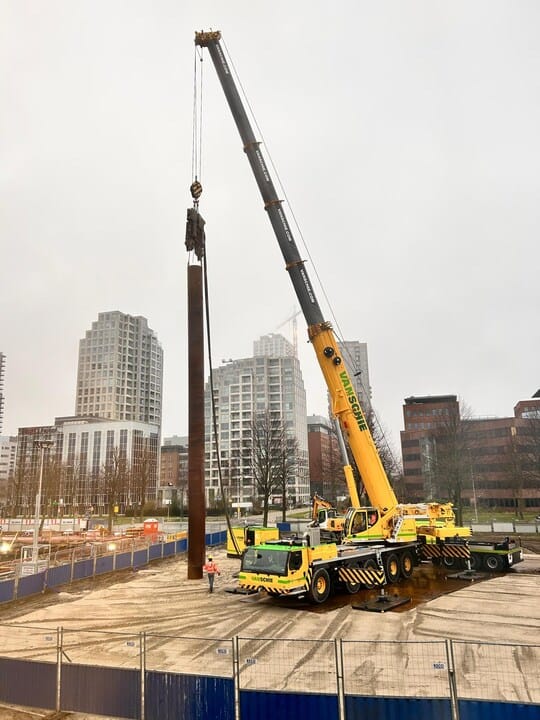

Daarom is vóór de start van het boorwerk een stalen casing geplaatst:
- Ø 914 mm
- 33 meter diep

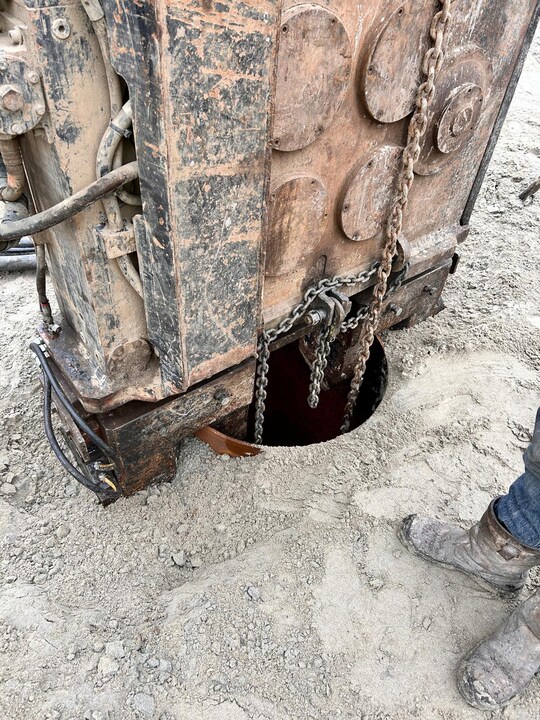

- Hoogfrequent verticaal de grond in getrild

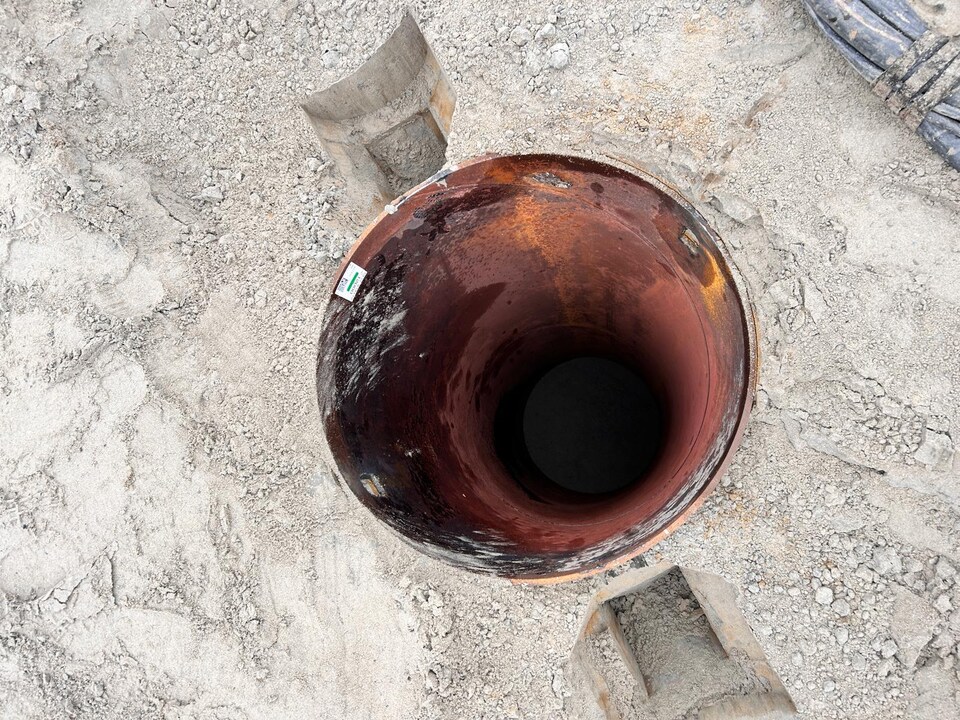

Deze casing beschermt de fundering van het nieuwe gebouw en voorkomt uitspoeling van de zandlagen waarin de fundering is verankerd. Daarnaast vormt de casing het startpunt voor de uiteindelijke boring. De casing is inmiddels geplaatst. Slimme voorbereiding voorkomt risico’s later in het proces.
De bron: krachtigste monobron
Voor Ivy wordt een GT-55 monobron gerealiseerd. De grootste monobron die GeoComfort levert.
Specificaties van dit project:
- Boordiepte: 175 meter (vergund tot 190 meter)
- Verjonging van 500 mm naar 250 mm
- Filterzand 12,5 cm rondom (0812 zuiver zand)
- Monstering per meter voor bepaling van de M-waarde
- Spleetfilters met vaste maatvoering voor optimale waterdoorlatendheid
Bij iedere meter boring wordt een dwarsdoorsnede beoordeeld. Hoe hoger de M-waarde, hoe grover het zand. Die voorkennis bepaalt de opbouw van de bron.
Onder de eerste waterlaag (tot circa 30 meter) bevindt zich een afgesloten diepe waterlaag die nooit in contact is geweest met oppervlaktewater. Die laag vormt de energiebron voor het systeem.
Ondergrondse wisselaar
De energie uit de bron wordt via een ondergrondse warmtewisselaar overgedragen aan het gebouwgebonden watersysteem (secundair circuit). Dat watersysteem verzorgt vervolgens de warmte in de winter en de koelte in de zomer. Duurzaam, efficiënt en toekomstgericht.
Wat dit project écht bijzonder maakt
Wat dit project onderscheidt, is de speciaal ontwikkelde uitschuifbare bronconstructie.
Door het spanningswater onder -3,4 meter NAP wil water bij een open boring omhoogkomen tot boven maaiveld (zeeniveau). Bij onderhoud of vervanging van de bronkop kan dat een risico vormen.
Daarom is voor Ivy een oplossing ontwikkeld die nog niet eerder op deze manier is toegepast.
In de bron is een extra bovenbuisconstructie geïntegreerd die uitschuifbaar is.
Wat betekent dat?
- De bovenste sectie van de bron kan bij onderhoud omhoog worden gebracht.
- De techniek komt tijdelijk boven NAP.
- De waterdruk blijft beheerst.
- Het spanningswater blijft in het systeem en komt niet ongecontroleerd omhoog.
Tijdens het boren wordt bovendien continu water toegevoegd om overdruk te garanderen en instorting van het boorgat te voorkomen. De boorinstallatie staat daarom in verhoogde opstelling (circa 3 meter boven maaiveld).
Engineering waar je niets van ziet, maar waar alles van afhangt.
Planning
- Casing geplaatst
- Boring gepland in week 19–21
- Ontwikkelen van de bron in week 22–24
GeoComfort; grip op ondergrondse energie.
